电磁兼容一室

     电磁兼容-抗扰度和电性能测试系统包括：静电放电抗扰ESD3000、电快速瞬变脉冲群抗扰、浪涌（冲击）抗扰、工频磁场抗扰等抗扰度测试系统和谐波等电性能测试系统，涉及的测试标准包括：GB17625. 1/2、GB/T17626.1/2/4/5/11和IEC61000-3-2/-3、IEC61000-4-1/-2/-4/-5/-11等系列标准，产品涉及灯具、信息技术设备、家用电器和小功率电动工具等。

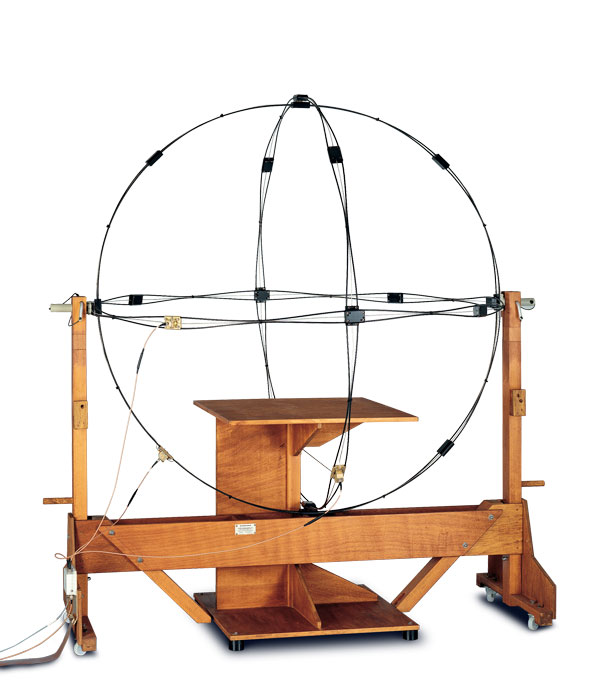

     HM020三环天线是R&S公司推出的一个符合CISPR15及CISPR16-1标准测试的x,y,z三平面环形天线，频率范围：9kHz-30MHz，专门设计了带屏蔽的电流转换器。通过开关切换依次选择一个环形天线进行测试，每个天线提供单独的天线因子数据，可以和任何EMC接收机或频频谱分析仪一起使用。在开阔场测试测试可以很好的抑制环境噪声，HM020采用拼装设计，方便折叠使用。

     主要特点：

     Ø 全兼容EN55015标准测试

     Ø 三个相互独立的2米环形天线，安装方便，完全校准

     Ø 适合匹配感性耦合传感器

    Ø 低成本，可与任何EMI接收机或频谱分析仪一起使用

电磁兼容二室

射频传导骚扰和抗扰度测试系统包括：测量接收机、三环天线、CDN网络、人工电源网络、灯具测试辅助设备和各种测试用附件等，抗扰度设备有：信号发生器、功率放大器、电磁注入钳、CDN网络和测试附件等。系统满足多项标准要求：CISPR15/16/22、GB/T17626.1/6和IEC61000-4-1/-6等系列，产品覆盖灯具、信息技术设备、家用电器和电动工具等各类电子电工产品。

R&S®ESR测量接收机支持EMI传导骚扰和辐射骚扰测试，频率覆盖从10Hz到26.5 GHz，完全符合CISPR16-1-1标准要求。使用基于FFT的时域扫描功能，ESR在电磁骚扰测试中速度极快。与此同时ESR还具备了强大的信号频谱分析仪的功能。实时频谱分析功能为宽带故障定位提供有利手段。测量接收机利用该功能可以详细分析骚扰信号和历史信息。ESR具备一个简洁的结构和直观的触摸屏用户界面，操作简易。

  主要特点

    • EMI测量接收机和信号频谱分析仪集成入同一款仪器

    • 支持CISPR16-1-1 Ed. 3.1规范标准

    • 预选器集成了20dB的预放

    • 分辨率带宽符合CISPR标准要求，步长从10Hz到1MHz（MIL STD-461, DO-160）

    • 超快的时域扫描，相比于传统的步径扫描模式

    • 实时的频谱分析，高达40MHz的分析带宽可以详细分析骚扰信号

    • 时域显示精度高达50us

    • 支持自动化测试
