产品概述

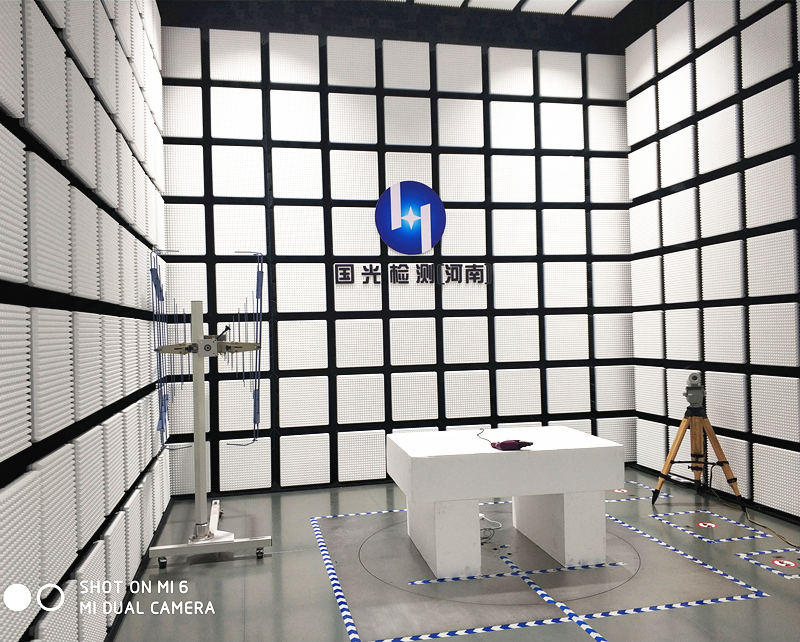

3m测试距离设计的半电波暗室，主要由３米法主暗室、操作控制室和功放室组成（可配置传导测试室），用于3m距离的辐射抗扰度测试和辐射发射的符合性测试。完整的暗室系统可以覆盖CISPR、EN、FCC、GB、GJB等多种标准，具备升级到全波暗室的能力。可广泛应用于IT产品，家用电器，医疗器械，汽车零部件，小型军工电子产品，工业电子用品，通信领域等电磁兼容测试。加配特殊接口后可以进行特殊产品的测试，如水表，燃气表，电能表等。

主要性能

 l  辐射抗扰度测试：符合IEC/EN 61000-4-3等标准的要求。

 l  辐射发射测试：符合EN 50022、EN 50147-2、GJB 151A和GJB 152A等标准要求。

 l  静区尺寸：２米直径２米高度的圆柱体内

 l  屏蔽效能：满足标准EN50147-1或者更优

 l  归一化场地衰减（NSA）：在30MHz-1GHz内按CISPR16-1-4和ANSI C63.4标准满足±　　　3.5dB，±3.0dB，±2.5dB等可供选择

 l  场强均匀性（FU）：按IEC61000-4-3的要求进行测，在0～6dB内

 l  场地电压驻波比（sVSWR）在1GHz—18GHz范围内按CISPR16-1-4标准不大于6dB

 l  背景噪声(Ambient Background Noise,称ABN)：比CISPR22标准规定的限值低10dB

参考配置

 l  典型屏蔽内尺寸：9m（长）×6m（宽）×6m（高）。

 l  屏蔽结构：采用Smart Shield Twin Wall双层屏蔽结构，从里到外依次为高性能复合锥形吸波材料、铁氧体吸波材料、防腐多层板，屏蔽钢板和标准屏蔽模块，在两个相邻的标准屏蔽模块间采用导电屏蔽衬垫Gasket进行良好的RF屏蔽和电接触连接。

 l  标准屏蔽模块：尺寸为3m×1m，由2mm厚的双面热镀锌钢板在四边经两次折弯制成。双面热镀锌钢板的厚度≥2mm，镀锌层厚度≥20μm，并且厚度均匀。模块之间采用高强度标号为８以上的螺丝M10进行连接。

 l  吸波材料：墙面吸波材料由镍锌铁锰组成的低频段吸波材料铁氧体（100mm×100mm×6.7mm）和高性能复合锥形截尖吸波材料ESSORB-VHY-18-NRL（可根据需要选择型号）组成；地面可移动吸波材料由ESSORB-VHY-12-NRL和铁氧体构成。吸波材料上可以覆盖白色反光板，用于美化内部环境和增加亮度。

 l  屏蔽门：0.9m*2m.，1.2m×2m、1.5m×2、2m×2m等多种尺寸可选择，也可根据需要进行特殊尺寸设计，类型包括手动，电动，气动，以及全自动轨道门等可供选择。

 l  波导窗：标准尺寸为400mm×400mm（带法兰），截至频率为18GHz，可根据实际需求另行设计（如尺寸为300mm×300mm或450mm×450mm，截止频率到40GHz）。

 l  嵌入式转台：直径为2m，负重为1吨，也可根据需要另行定制。

 l  高架地板：负重为１吨/㎡，高度一般为20cm 至30cm,与转台的负重能力一致。

 l  滤波器：用于电源的380V，220V，110V，DC等以及网络，通信等信号滤波。

 l  天线升降塔：升降达4m高，带水平和垂直极化，可安装各种类型的天线。

 l  视频系统：2套数字彩色监视系统，其中1套固定在墙面，1套地面可移动。

 l  火灾报警系统：采用高灵敏度空气采样分析系统，符合中国公安部防火产品的相关规定。

 l  照明系统：采用卤素照明灯，距地面1m高的照度值达250Lux，可升降
